詳細介紹
YK系列圓振動篩是一種多層數、高效新型振動篩。圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，振動器在篩箱側板上，一并有電動機通過聯軸器或皮帶帶動旋轉，產生離心慣性力，迫使篩箱振動。

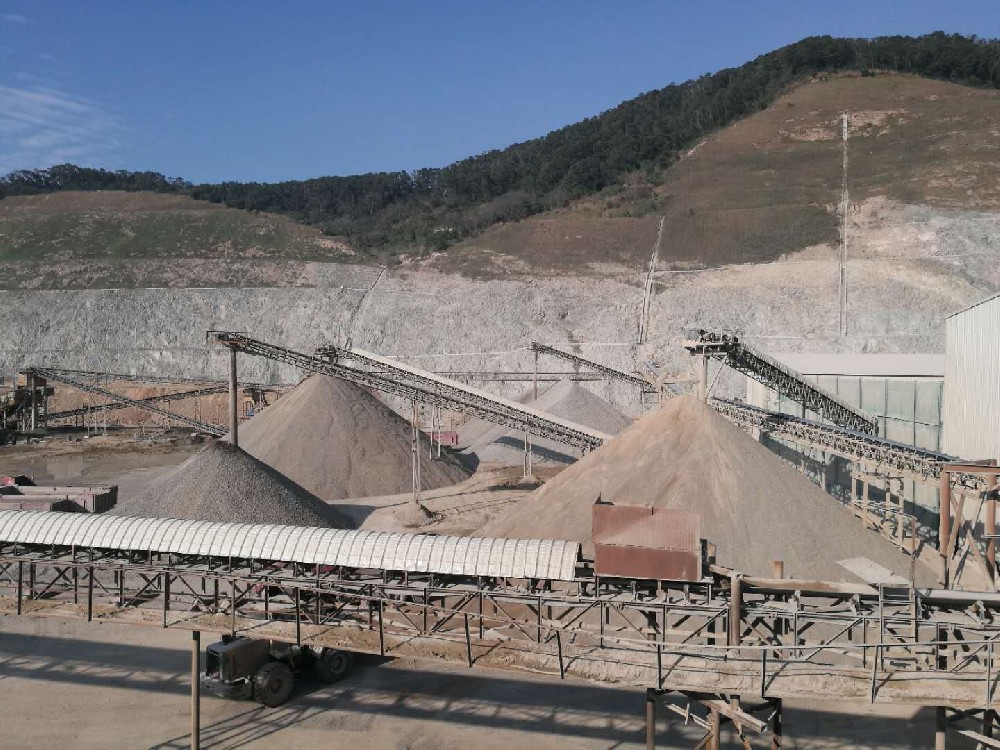

YK系列圓振動篩的物料篩淌線長，篩分規格多，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點，圓振篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。該系列圓振動篩為座式安裝。篩面傾角的調整可通過改變彈簧支座位置高度來實現。
篩網是主要易損件。根據物料產品和用戶要求，可采用高錳鋼編織篩網、沖孔篩板和橡膠篩板，篩板有單層和雙層兩種，各類篩板均能滿足篩分效果的不同要求。
技術優勢
處理量大、壽命長，耗能少、維修費用低
設備在工作時，其振動率強大而平穩，無任何過大幅動，故障率非常低，減少維修次數;
設計合理、防止篩孔堵塞
該設備采了高科技術，可自動將雜質粗料自動排出，使卡在篩孔中的物料可以跳出，防止了篩孔堵塞現象;由于篩箱振動強烈，減少了物料堵塞篩孔的現象，使篩子具有較高的篩分效率和生產率。
篩分效率高
圓振動篩對于難篩物料可以使主軸反翻，從而使振動方向同物料運動方向相反，物料沿篩面運動速度降低(在篩面傾角與主軸轉速相同的情況下)，以提高篩分效率;并且可以變化篩面傾角，從而改變物料沿篩面的運動速度，提高篩子的處理量。
結構穩定、激振力強
圓振動篩采用塊偏心作為激振動力，且激振力特別強;保持篩網平整，達到正常篩分。
技術參數
型號 | 篩面層數 | 篩孔尺寸 | 最大 入料 （mm） | 處理 能力 (m3/h) | 振動頻率（r/min） | 雙振幅 （mm） | 電機功率(Kw) | 篩面傾角（°） | 篩面規格 （mm） | 機器重量 | 機械外形尺寸 (L×W×H)(mm) |
2YK1237 | 2 | 4-50 | 400 | 15-86 | 800-970 | 8 | 7.5 | 20 | 1200×3700 | 4.60 | 4050×1860×870 |
3YK1237 | 3 | 4-50 | 400 | 16-90 | 800-970 | 8 | 7.5 | 20 | 1500×3500 | 5.20 | 4270×1860×1210 |
2YK1535 | 2 | 5-50 | 400 | 20-125 | 800-970 | 8 | 11 | 20 | 1500×3500 | 5.89 | 4120×2210×1230 |
3YK1535 | 3 | 5-50 | 400 | 21-125 | 800-970 | 8 | 11 | 20 | 1500×3500 | 6.70 | 4360×2210×1610 |
2YK1545 | 2 | 5-50 | 400 | 22-150 | 800-970 | 8 | 15 | 20 | 1500×4500 | 6.33 | 5120×2210×1230 |
3YK1545 | 3 | 5-50 | 400 | 22-150 | 800-970 | 8 | 15 | 20 | 1500×4500 | 6.80 | 5360×2210×1610 |
4YK1545 | 4 | 5-50 | 400 | 22-155 | 800-970 | 8 | 18.5 | 20 | 1500×4500 | 7.80 | 5930×2210×2060 |
2YK1548 | 2 | 5-50 | 400 | 22.5-162 | 800-970 | 8 | 15 | 20 | 1500×4800 | 6.90 | 5906×2100×1600 |
3YK1548 | 3 | 5-50 | 400 | 30-180 | 800-970 | 11 | 15 | 20 | 1500×4800 | 7.70 | 5906×2100×1900 |
4YK1548 | 4 | 5-50 | 400 | 30-200 | 800-970 | 8 | 18.5 | 20 | 1500×4800 | 8.70 | 5906×2100×2150 |
2YK1854 | 2 | 5-80 | 400 | 50-300 | 800-970 | 8 | 18.5 | 20 | 1800×5400 | 10.15 | 6509×2536×1810 |
3YK1854 | 3 | 5-80 | 400 | 50-300 | 800-970 | 8 | 22 | 20 | 1800×5400 | 10.84 | 6509×2536×1910 |
4YK1854 | 4 | 5-80 | 400 | 50-300 | 800-970 | 8 | 30 | 20 | 1800×5400 | 12.84 | 6509×2536×2250 |
2YK2060 | 2 | 5-100 | 400 | 100-400 | 970 | 8 | 30 | 20 | 2100×2600 | 11.78 | 7150×2670×2120 |
3YK2060 | 3 | 5-100 | 400 | 100-400 | 970 | 8 | 30 | 20 | 2100×2600 | 12.80 | 7150×2670×2270 |
4YK2060 | 4 | 5-100 | 400 | 100-400 | 970 | 8 | 30 | 20 | 2100×2600 | 14.80 | 7150×2670×2650 |
2YK2460 | 2 | 5-100 | 400 | 150-600 | 970 | 8 | 30 | 20 | 2400×6000 | 15.60 | 7150×2900×1950 |
3YK2460 | 3 | 5-100 | 400 | 150-600 | 970 | 8 | 30 | 20 | 2400×6000 | 17.60 | 7150×2900×2350 |
4YK2460 | 4 | 5-100 | 400 | 150-600 | 970 | 8 | 45 | 20 | 2400×6000 | 19.60 | 7150×2900×2780 |
2YK2070 | 2 | 5-100 | 400 | 200-480 | 750 | 8 | 22 | 20 | 2000×7000 | 8.00 | 7550×2640×2250 |
3YK2070 | 3 | 5-100 | 400 | 200-480 | 750 | 8 | 30 | 20 | 2000×7000 | 9.50 | 7550×2640×2550 |
2YK2270 | 2 | 5-100 | 400 | 200-550 | 750 | 8 | 22 | 20 | 2200×7000 | 8.50 | 7550×2840×2250 |
3YK2270 | 3 | 5-100 | 400 | 200-550 | 750 | 8 | 30 | 20 | 2200×7000 | 10.00 | 7550×2840×2550 |
